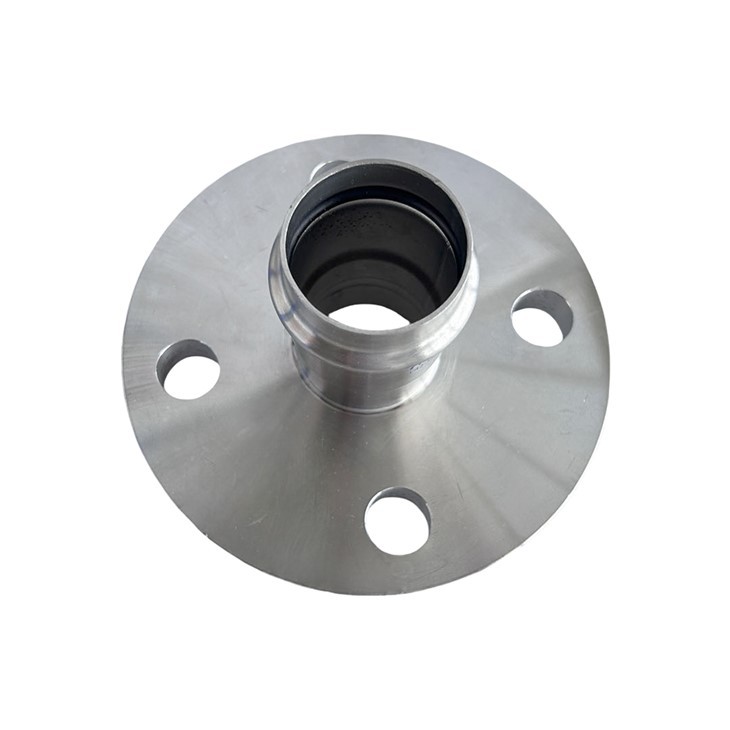

Basın x Flanşlı Paslanmaz Çelik sıhhi tesisat pres bağlantı parçaları
Flanş kaplin, PN16 veya PN25 Flanşların doğrudan bağlanmasına izin verir.
Franta Inox Pres bağlantı parçaları, ticari, endüstriyel ve konut pazarları için kullanılabilen ekonomik ve güvenilir bir boru bağlantısı sağlar; geleneksel lehimleme ve lehimleme yöntemlerini kullanma ihtiyacını ortadan kaldırır.
Franta Pres Çelik Bağlantı Parçaları, ½" ila 4" boyutlarında EN10312, ASTM A312,JIS G3448 paslanmaz çelik borularla kullanılmak üzere tasarlanmıştır.
Her bağlantının görsel olarak onaylanmasından sonra, yerel yasa gerekliliklerine uygun olarak bir sistem basınç testi yapılabilir.
|

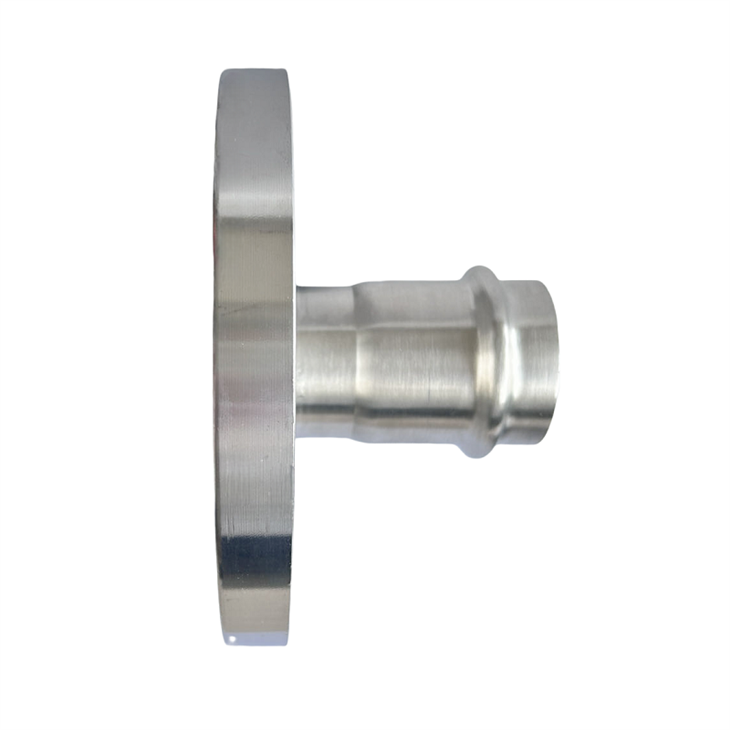

2 |
Pro Press flanş adaptörü |
NPS (inç) |
Boyut (mm) |
bir(mm) |
Z(mm) |
|
|
1/2 |
15 |
46.0 |
24.0 |
|
|
3/4 |
22 |
62.0 |
36.0 |
||
|
1 |
28 |
76.0 |
44.0 |
||
|
1-1/4 |
35 |
87.0 |
49.0 |
||
|
1-1/2 |
42 |
108.0 |
62.0 |
||
|
2 |
54 |
129.0 |
73.0 |
||
|
Büyük boy |
|||||
|
2-3/4 |
76.1 |
163.0 |
103.0 |
||
|
3-1/2 |
88.9 |
191.0 |
121.0 |
||
|
4 |
108 |
220.0 |
138.0 |
||
Özellikler:
WRAS Onaylı EPDM sızdırmazlık elemanları
EN10312 hortumuyla kullanım için
Paslanmaz Çelik no.1.4404 (AISI 316L)
Basın bağlantı borusu bağlantısı
6000'den fazla farklı proje için onaylandı
Kurşunsuz paslanmaz boru bağlantı parçaları
Çalışma basıncı: 25 bar'a kadar.
Çalışma sıcaklığı:
EPDM O-ring ile -20 derece - 110 derece
FPM O-ring ile -20 derece - 200 derece
304/316L pres bağlantı parçaları flanşlı konektör Fit, EN10312 Standardında paslanmaz çelik borularla uyumludur:
|
15mm |
18 mm |
22mm |
28 mm |
35mm |
42 mm |
54mm |
76,1 mm |
88,9 mm |
108 mm |
Bir presleme aletinden basınç uygulamak, O-halkasını boruya sıkıştırarak alev, lehim veya akı olmadan saniyeler içinde temiz, su geçirmez bir sızdırmazlık sağlar. 90 pres dirseğinin iki pres bağlantısı vardır. Uydurma, boru hattı yönünü 90 derece Dirsek ile değiştirmek için bir yöntem sağlar.
